水性環氧云鐵中間漆

產品介紹：

水性環氧云鐵中間漆是以水性環氧樹脂為基料，改性胺為固化劑，以高性能云母氧化鐵等為防銹顏料的有機水性云鐵中層漆。
產品特性：
1、片狀云母氧化鐵形成迷宮效應，是良好的屏蔽型防銹涂料；
2、增強底面附著力、降低涂層收縮率，明顯改善涂層的外觀效果。
3、水性環氧云鐵中間漆可抵御光線對涂層的破壞，增強涂層耐候性。
4、可配套各種溶劑型、水性底漆、面漆使用。
產品優勢：
環保：揮發成分為水
安全：不燃不爆，運輸、施工過程更安全。
省錢：
油漆必須搭配稀釋劑使用，稀釋劑在油漆干燥會后要全部揮發走。
一桶油漆不僅本身含有約50%左右的溶劑，而且還須搭配20～30%的稀釋劑使用。
水性漆的稀釋劑是清水即可，即使純凈水都要比溶劑便宜好多。綜合折算下來，往往水性漆比油漆更省錢。
優異性能：
第三代水性漆：更環保，新技術突破，解決的傳統水性漆的缺點：干的慢、漆膜不硬、易掉色等缺點。
工業級防腐涂料：耐500h鹽水，600h鹽霧，附著力1級，沖擊50kg.cm�？梢赃_到工業重防腐的防護等級。


 應用：

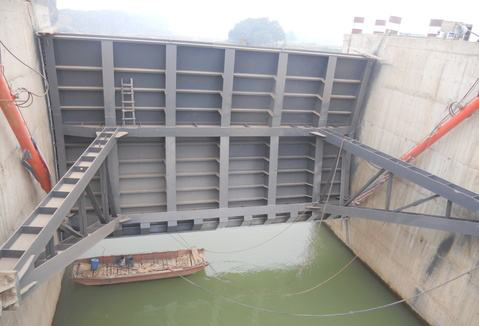

水利閘門	鋼結構	鋼箱梁橋梁

水性環氧云鐵中間漆適用于建筑鋼結構、水工鋼構、橋梁、鐵塔、集裝箱、工程設施、儲罐等水性化防腐涂裝中涂漆。

技術指標：

項目		指標
外觀		主劑為銀灰色流體，固化劑為乳白色流體
干燥時間	表干	≤2h
	實干	≤24h
施工適用期		≤4h
漆膜外觀		漆膜平整，呈灰色
抗沖擊強度		≥50 Kg·cm
附著力（劃圈法）		≤1級
柔韌性		≤1mm
耐鹽水		500h，漆膜不起泡、不脫落
耐鹽霧		600h，銹蝕等級≤2級

　　
施工參考：

混合配比	5：1
涂料用量	140-180 g/㎡
涂膜厚度	≥30μm
建議涂刷道數	2道
涂裝間隔	≥10h
熟化時間	10～20min
適用期	≤4h（23±2℃）
稀釋劑	蒸餾水、去離子水、自來水均可。
工具清洗	清水
施工條件	溫度：＞5℃；濕度：＜80%

施工方法

項目	高壓無氣噴涂	有氣噴涂	手工涂刷、輥涂
最大稀釋量	5%	10-15%	0-10%
粘度	50～60S（涂-4）	30～40S（涂-4）
噴孔	0.18～0.38mm	1.3～1.5mm
噴出壓力	12～15MPa	0.4～0.6MPa

噴涂間歇期應將噴嘴浸泡在水中，或用清洗劑及時清洗干凈。
表面處理：
底材需經除油、除銹處理，若經過磷化、拋丸等處理則防腐效果更佳。
注意事項：
1、不得混入油類及有機溶劑。
2、及時用清水清洗工具。
3、包裝桶開啟后應注意密封，以免組分揮發影響質量。
4、鋼材必須清潔，去除油污、沙土、松動的浮銹以及失效的舊漆膜。
5、薄層多道涂刷，單道涂層干膜厚度不超過50μm。
